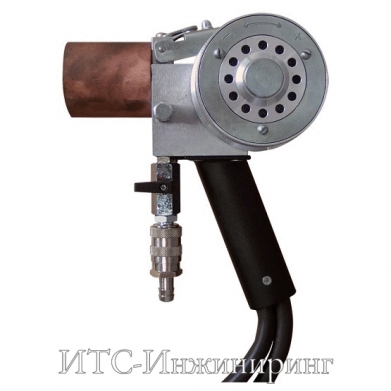

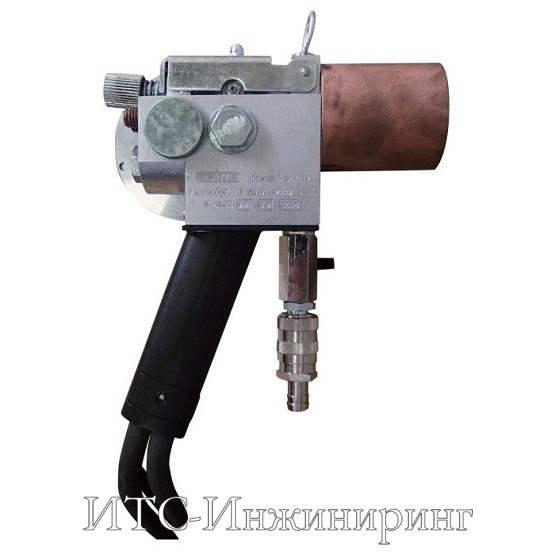

ЭМ-01 Электродуговой металлизатор

Электродуговой металлизатор ЭМ-01 предназначен для нанесения антикоррозийных и декоративных покрытий, а также для восстановления поверхностей изношенных деталей. Нанесение покрытий осуществляется по способу газотермического напыления. Материал покрытий: алюминий, цинк, сталь, медь.

Привод турбинный обеспечивает непрерывное вращение подающих роликов механизма подачи проволоки и плавную регулировку их скорости вращения.

При подаче сжатого воздуха на лопатки рабочего колеса турбины вал турбины начинает вращаться. Скорость вращения вала может достигать 25000 об/мин. Скорость вращения вала турбины, а ,следовательно, и скорость подачи проволоки, регулируется поворотом кольца, закрепленного на корпусе турбины.

Принцип работы электродугового металлизатора ЭМ-01 заключается в расплавлении двух проволочных электродов электрической дугой, образующейся между ними, и распылении расплавленного металла струей сжатого воздуха. Металлические частицы, попадая на покрываемую поверхность, сцепляются с ней и образуют сплошное покрытие, при этом толщина слоя регулируется числом проходов металлизатора и скоростью его перемещения относительно металлизируемой поверхности. Качество наносимого металлизатором покрытия должно быть мелкозернистым, без крупных включений и брызг.

Механизм подачи проволоки. расположенный внутри корпуса металлизатора состоит из двух червячных пар и устройства для прижима проволоки. Устройство для прижима проволоки расположено на откидной верхней крышке. При работающем металлизаторе крышка должна быть закрыта и ее положение зафиксировано с помощью откидного фиксатора. Необходимое усилие нажатия прижимного устройства на проволоку устанавливается поворотом гайки откидного фиксатора.

Распылительная головка расположена на передней стенке металлизатора. В ней находятся шины, закрепленные в изоляционной колодке. Шины подводят ток к проволокам. Также на шинах закреплены пластины, направляющие концы проволок друг к другу перед соплом. На изоляционную колодку одевается кожух, защищающий работника от брызг расплавленного металла и светового излучения дуги.

Воздушный кран служит для подачи в металлизатор сжатого воздуха, который распределяется на вращение турбины и распыление металла. Распределение потока воздуха между турбиной и распылителем регулируется винтом, установленным в корпусе металлизатора.
