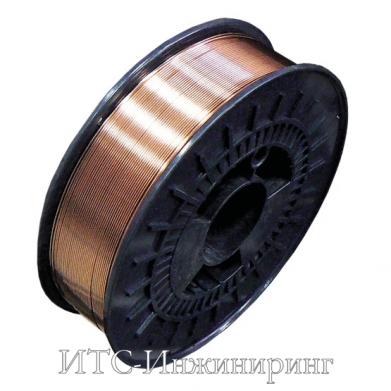

Порошковая проволока рутилового типа POWER PIPE 60R и 90R
Связаться с нами:
+7 (495) 660-62-72
office@ets-engineering.ru
Параметры:
- Производитель: АО НПФ "ИТС" (Все товары АО НПФ "ИТС")
Назначение порошковой проволоки рутилового типа POWER PIPE 60R и 90R
Порошковые проволоки рутилового типа POWER PIPE 60R и POWER PIPE 90R диаметром 1,2 и 1,6 мм (классификация по ГОСТ 26271 – ПГ49 А4У) предназначены для автоматической (АПИ, АПГ, АППГН,) и механизированной (МПГ, МПГН, МПИ, МПИН) сварки и наплавки плавящимся электродом сварных соединений неповоротных стыков трубопроводов классов прочности К52-К60 и К65, соответственно. Стандартный защитный газ – смесь аргона 75% и 25% углекислоты. В некоторых случаях допускается использование углекислого газа. В последнем случае повышается разбрызгивание, примерно на 10% снижаются механические характеристики сварного соединения, и используется специальная техника сварки.
Порошковая проволока POWER PIPE 60R используется при сварке широкого диапазона трубных сталей с различным классом прочности. Это обусловлено тем, что при сварке сталей различного класса прочности при степени перемешивания наплавленного металла с основным металлом 60-70%, прочность такого соединения определяется степенью легирования основного металла. Чем ниже легирование основного металла, тем ниже прочность сварного соединения и наоборот. Порошковая проволока POWER PIPE 60R имеет такой сбалансированный химический состав наплавленного металла, что химический состав сварного соединения обеспечивает необходимые показатели предела прочности и текучести при сварке трубных сталей различного класса прочности. Имеется селективная версия состава проволоки, которая обеспечивает стабильность структурного и фазового состава при термической обработке до 6000 С. Наиболее известные объекты по сварке трубопроводов, выполненные с использованием проволок серии POWER PIPE это сварные соединения неповоротных стыков трубопроводов на газопроводе «Северный поток» - на сталях класса прочности K60 и K65 с толщиной стенки до 40 мм, на монтаже трубопроводов на компрессорной станции «ПОРТОВАЯ» и на газопроводе «Южный поток».
Основные особенности порошковой проволоки POWER PIPE 60R и 90R
- Проволоки серии POWER PIPE изготавливаются по бесшовной технологии и обладают всеми преимуществами этого класса проволок по сравнению с шовными: выше производительность сварки (примерно на 10-15%) за счет более плотного заполнения шихтой и повышенной толщины стенки, ниже содержание диффузного водорода в металле шва, т.к. герметичная бесшовная оболочка не дает проникать влаге внутрь проволоки.
- Оптимально подобранная система микролегирования титаном и бором позволяет достигать высоких механических характеристик сварных швов.
- Проволоки имеют низкое содержание серы и фосфора.
- Проволоки разработаны с учетом климатических особенностей эксплуатации в России и обеспечивают высокую ударную вязкость наплавленного металла при температурах до -60° С.
- Диаметры проволоки 1,2; 1,6 мм.
- Проволоки серии POWER PIPE имеют свидетельство об аттестации НАКС на группы ГДО, ГО, КО, МО, НГДО,ОХНВП, ОТОГ, ПТО, СК.
- Изготавливаются по техническим условиям НПФ «ИТС»
Химический состав наплавленного металла
Марка проволоки |
С,% |
Mn,% |
Si,% |
Ni,% |
P,% |
S,% | |
POWER PIPE 60R |
<0,07 |
1,25-1,65 |
0,40-0,55 |
0,7-1,0 |
<0.015 |
<0.015 | |
POWER PIPE 90R |
<0,07 |
1,3-1,75 |
0,30-0,60 |
1,5-2,0 |
<0.015 |
<0.015 | |
Механические свойства наплавленного металла
Марка проволоки |
Предел текучести, МПа |
Временное сопротивление разрыву, МПа |
Отн. |
Ударная вязкость, Дж/см2 при t, С | |||
удлинение | |||||||
% |
-20˚ |
-40˚ |
-60˚ |
| |||
POWER PIPE 60R (для сталей класса прочности до К60) |
490-560 |
590-650 |
≥21 |
≥80 |
≥ 50 |
≥ 35 |
|
POWER PIPE 90R(для сталей класса прочности К65) |
560-660 |
640-720 |
≥21 |
≥ 150 |
≥ 100 |
≥ 50 |
|
