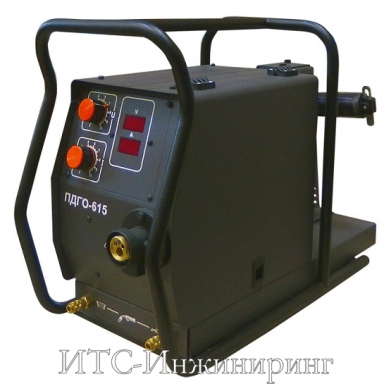

Подающий механизм ПДГО-615

  • Подающий механизм ПДГО-615
Цена: 68 355 руб.
Добавить в корзину Наличие гарантировано

Связаться с нами:
+7 (495) 660-62-72
office@ets-engineering.ru

Параметры:

Полуавтомат для дуговой сварки ПДГО-615 У3.1 предназначен для дуговой сварки изделий из малоуглеродистых и низколегированных сталей плавящимся электродом на постоянном токе в среде защитных газов или самозащитной порошковой проволокой. Полуавтомат имеет независимое, плавно-ступенчатое регулирование скорости подачи электродной проволоки (2 ступени), которое регулируется ручкой потенциометра, расположенного на передней панели и с помощью сменной ведущей зубчатой шестеренки механизма подачи проволоки SSJ-21. Управление полуавтоматом осуществляется с помощью органов управления, расположенных на передней панели и в отсеке механизма подачи, а также от кнопки на горелке.

В данном исполнении полуавтомата на плате управления приводом подачи установлена электронная защита, которая ограничивает напряжение на двигателе при превышении номинального тока. Также на плате управления установлен плавкий предохранитель 10А, который отключает цепь питания двигателя мотор-редуктора.

Органы управления и функциональные возможности полуавтомата

Полуавтомат имеет 3 режима работы:

  • "Заправка проволоки"
  • "Продувка газа"
  • "Сварка".

В режиме "Сварка" полуавтомат обеспечивает:

  • Возможность работать в режимах "Длинные (4Т)/ короткие швы (2Т)";
  • Дистанционную регулировку выходного напряжения выпрямителя;
  • Дистанционное включение/выключение выходного напряжения выпрямителя;
  • Регулировку времени задержки отключения сварочного выпрямителя по окончании сварки ("Вылет проволоки");
  • Регулировку времени изменения скорости подачи сварочной проволоки от минимального до установленного значения (" Мягкий старт");
  • Регулировку времени продувки газа до и после сварки;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметраЗначение
Напряжение питания, В42
Частота, Гц50
Номинальный сварочный ток, А630
Номинальный режим работы (ПВ), %100
Пределы регулирования сварочного тока, А*50-630
Диаметр стальной сплошной проволоки, мм1,2-2,0
Диаметр порошковой проволоки, мм1,2-3,2
Пределы регулирования скорости подачи электродной проволоки, м/ч**0-1200
Пределы регулирования времени предварительной продувки газа, с
(только в режиме "Короткие швы")
0,2-1,2
Пределы регулирования времени продувки газа после сварки (защита сварочной ванны), с
(только в режиме "Короткие швы")
0,2-2,0
Пределы задержки времени отключения выпрямителя (вылет проволоки), с0,2-1,5
Пределы регулирования времени нарастания скорости подачи электродной проволоки от минимального до установленного значения (мягкий старт), с0,2-2,0
Габаритные размеры (с колесами Ø60 мм, установленными на изделии):
- Длина:
  - без кассеты со сварочной проволокой, мм, не более
  - с кассетой, мм, не более
- Ширина, мм, не более
- Высота, мм, не более


695
785
325
550
Масса, кг, не более:
- без колес
- с колесами Ø60 мм

22,5
24,0
* Пределы регулирования сварочного тока (напряжения) определяются сварочным вы-прямителем, совместно с которым работает полуавтомат. В таблице в качестве сварочного выпрямителя приведены данные выпрямителя ВДУ-608 У3.
** Имеется два диапазона регулирования
