Комплект каблей для п/а и а/д сварки

Параметры:

Производитель: АО НПФ "ИТС" (Все товары АО НПФ "ИТС")

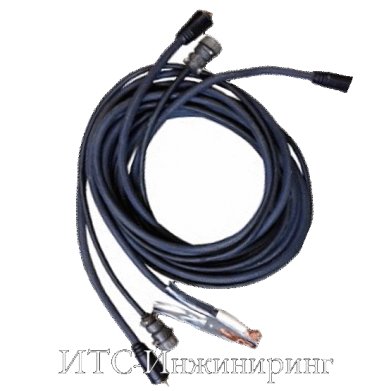

Комплект кабелей для сварочного полуавтомата или аргонодугового аппарата состоит:

• кабель силовой прямой;

• кабель силовой обратный;

• кабель управления;

• газовый рукав для подачи защитного газа.

Стоимость комплекта определяется длиной и маркой сварочного оборудования (влияет на количество жил и стоимость кабеля управления).

Выбор сечения силовых сварочных кабелей определяется исходя из их допустимой температуры нагрева. При использовании сварочных кабелей общей длиной свыше 35 м (для продолжительности нагрузки 100% при цикле 10 минут) или 20 м (для продолжительности нагрузки 35% при цикле 10 минут) на номинальных сварочных режимах необходимо также учитывать падение напряжения в них. Суммарное падение напряжения в "прямом" и "обратном" сварочных кабелях не должно превышать 4 В.
U=(I·ρ·L)/S,
где I - сварочный ток (А);
  ρ=0,0175 - удельное сопротивление меди (Ом·м/кв.мм);
  L - общая длина сварочного кабеля (м);
  S - сечение сварочного кабеля (кв.мм).

ВНИМАНИЕ! Рекомендации по выбору сечения сварочных проводов общей длиной свыше 35 м (для продолжительности нагрузки 100% при цикле 10 минут) или 20 м (для продолжительности нагрузки 35% при цикле 10 минут) справедливы для работы на номинальных сварочных режимах для каждого отдельно взятого источника напряжения (тока). В случае использования источника напряжения (тока) на режимах отличных от номинального (при существующем запасе по диапазону регулирования сварочного напряжения) выбор сечения определяется только допустимой температурой нагрева кабелей.
