Регулятор контактной сварки РКС-801М
Связаться с нами:
+7 (495) 660-62-72
office@ets-engineering.ru
Параметры:
- Производитель: АО НПФ "ИТС" (Все товары АО НПФ "ИТС")
- Скачать паспорт РКС 801М.doc(doc, 1151 КБайт)

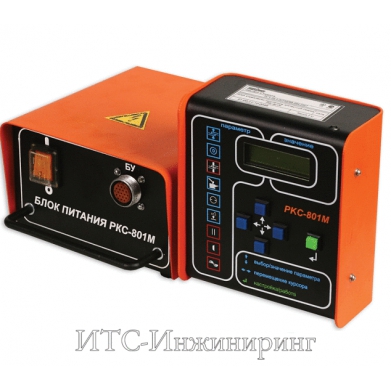

РКС - 801М предназначен для управления последовательностью действий машин точечной контактной сварки. Конструктивно регулятор состоит из 2-х функциональных блоков; блока управления и блока питания, соединённых кабелем управления.
РЕГУЛЯТОР ОБЕСПЕЧИВАЕТ
• управление последовательностью действий однофазных машин точечной сварки, имеющих контактор и клапан постоянного тока;
• регулирование длительности позиций сварочного цикла с цифровым отсчетом;
• управление тиристорным контактором и регулирование величины сварочного тока;
Управление регулятором проводится путем замыкания и размыкания контактов педали сварочной машины.
Наименование параметра |
Значение |
Напряжение питающей сети, В |
2х380 |
Частота питающей сети, Гц |
50±0,75 |
Пределы регулирования длительности позиций сварочного цикла (в периодах)*, с: |
01-199 |
-предварительное сжатие | |
-сжатие |
01-199 |
-сварка 1 |
01-199 |
-сварка 2 |
01-199 |
-охлаждение |
01-19 |
-проковка 1 |
01-199 |
-проковка 2 |
01-199 |
-пауза |
01-199 |
-включение усилия с проковкой (повышенного усилия 2) относительно конца позиции «сварка1» |
01-19 |
Среднее значение напряжения питания клапанов на сопротивление 51±5% Ом, при номинальном напряжении сети, В |
24±2,5 |
Параметры импульса включения тиристоров на сопротивление 6,2 Ом ±5%: |
|
-амплитуда, В |
20±5 |
-длительность, мкс |
200±100 |
Нижний предел регулирования действующего значения сварочного тока, %, не более |
50 |
Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети +5 до –5%, не более |
±3 |
Число импульсов сварочного тока |
(1+9)+1 |
Максимальное время модуляции переднего фронта импульса сварочного тока позиции «Сварка 1» (при значении позиции «Охлаждение» равной 1 периоду), с |
0,2+0,08 |
Потребляемая мощность от сети, ВА, не более |
75 |
