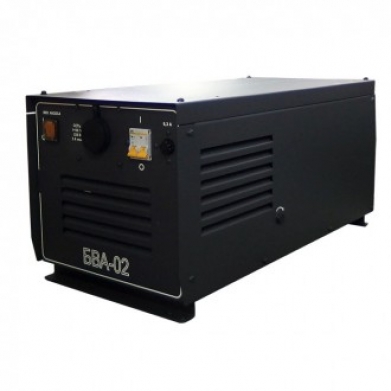

Блок водоохлаждения автономный БВА-02
Связаться с нами:
+7 (495) 660-62-72
office@ets-engineering.ru
Параметры:
- Объем бачка, л: 7
- Производитель: АО НПФ "ИТС" (Все товары АО НПФ "ИТС")
- Скачать паспорт БВА 02.doc(doc, 365 КБайт)
Блок водоохлаждения автономный предназначен для охлаждения рабочей жидкости в замкнутой системе блока с водоохлаждаемой горелкой при работе с установками для аргонодуговой сварки.
Виды охлаждающей жидкости
В качестве охлаждающей жидкости в БВА-02 может использоваться дистиллированная вода или специальные жидкости, кроме коррозионноактивных. Охлаждение рабочей жидкости осуществляется в радиаторе блока под воздействием воздушного потока.
БВА-02 предназначен для работы в закрытых помещениях или под навесом с соблюдением следующих условий:
- Температуре окружающей среды от плюс 1 градуса Цельсия до плюс 40 и относительной влажности не более 80% при 20 °С при использовании в качестве охлаждающей жидкости дисцилированной воды;
- Температуре окружающей среды от минус 15 градусов до плюс 40 °С и относительной влажности не более 80% при 20 °С при использовании в качестве охлаждающей жидкости охлаждающего агента ВСТ-15 фирмы «BINZEL».
Правила эксплуатации
При обслуживании и эксплуатации БВА-02 необходимо соблюдать требования
нормативных документов по безопасности труда, действующие в регионе выполнения
сварочных работ. А также:
- Надежно заземлить корпус блока на заземляющий контур через желто-зеленую жилу кабеля питания перед включением БВА-02. Включать БВА-02 без заземления запрещено;
- Проверить состояние изоляции кабеля питания и качество соединений контактов в месте подключения перед началом работ.
Площадка для установки БВА-02 не должна иметь уклон более 10 градусов. Не допускаются перемещения БВА-02, находящегося под напряжением, а также эксплуатация БВА-02 со снятым кожухом и с нарушением герметичности тракта водоохлаждения.
Работоспособность БВА-02 обеспечивается при колебаниях напряжения питания
от минус 10% до плюс 5% от номинального.
Комплект поставки БВА-02 согласовывается при заключении договора на поставку и указывается на ярлыке, закрепляемом на упаковке изделия.
Наименование параметра |
Значение |
Напряжение питания, В |
220 |
Потребляемая мощность, Вт, не более |
300 |
Объем охлаждающей жидкости, прокачиваемой блоком, л/мин, не менее |
7,0 |
Объем охлаждающей жидкости, прокачиваемой через горелку типа SRT-18, л/мин |
1,0 |
Максимальное давление, кг/см2 |
3,2±0,1 |
Масса, кг |
16 |
