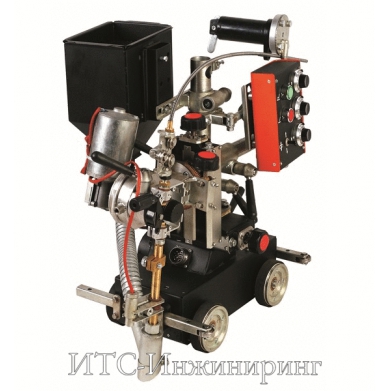

Сварочный автомат АДФ-630

  • Сварочный автомат АДФ-630
Цена: 291 120 руб.
Добавить в корзину Наличие гарантировано

Связаться с нами:
+7 (495) 660-62-72
office@ets-engineering.ru

Параметры:

Назначение сварочного автомата АДФ-630

Сварочный автомат АДФ-630 предназначен для автоматической однослойной, многослойной сварки и наплавки электродной проволокой под слоем флюса изделий из малоуглеродистых и низко-легированных сталей на постоянном токе.

Сварочный автомат АДФ-630 используется при сварке стыковых соединений (с разделкой и без разделки кромок), нахлесточных и угловых соединений, внутри и вне колеи автомата, а так же при сварке угловых соединений «в лодочку».

Швы могут быть прямолинейными и кольцевыми.

Сварочный автомат в процессе сварки может перемещается непосредственно по свариваемому изделию или рядом с изделием, а так же может передвигаться по уложенной направляющей профильной линейке.

Схема стыковки сварочного автомата АДФ-630

  1. Кабель управления от блока БУ-20 к сварочному трактору
  2. Кабель управления от блока БУ-20 к пульту ДУ
  3. Кабель управления от источника к блоку БУ-20
  4. Кабель прямой "+" от блока БУ-20 к трактору
  5. Кабель прямой "+" от источника к БУ-20
  6. Кабель обратный "-" от источника к изделию

ПРИ ЗАКАЗЕ НЕОБХОДИМО УКАЗЫВАТЬ ДЛИНУ КАБЕЛЕЙ

Рекомендуемые источники:

Наименование параметра

Значение

Напряжение питающей сети, при частоте 50 Гц, В

3 х 380

Номинальный сварочный ток, при ПВ=60%, А

630

Диаметр электродной проволоки, мм

Стальная 1,6-2,4
Порошковая 1,6-3,0

Пределы регулирования скорости подачи электродной проволоки, м/ч

120 - 720

Пределы регулирования скорости сварки, м/ч

12 - 120

Пределы регулирования времени растяжки дуги, с

0,5 - 1,2

Угол поворота сварочной головки относительно вертикальной оси, град.

±90 град

Угол поворота сварочной головки вокруг горизонтальной оси, град.

±45

Угол наклона токоподвода относительно вертикальной оси, град.

+45 (углом вперед)
-30 (углом назад)

Ход вертикального суппорта, мм

100

Ход горизонтального суппорта, мм

100

Межосевое расстояние колес, мм

240

Колесная колея, мм

206

Вместимость кассеты для сварочной проволоки, кг

15

Масса трактора, без проволоки, кг

32

Габаритные размеры, мм (длина х ширина х высота)

680 х 385 х 630
