Сварочная головка на базе АДФ-1000

  • Сварочная головка на базе АДФ-1000
  • /

Параметры:

Сварочная головка на базе АДФ-1000

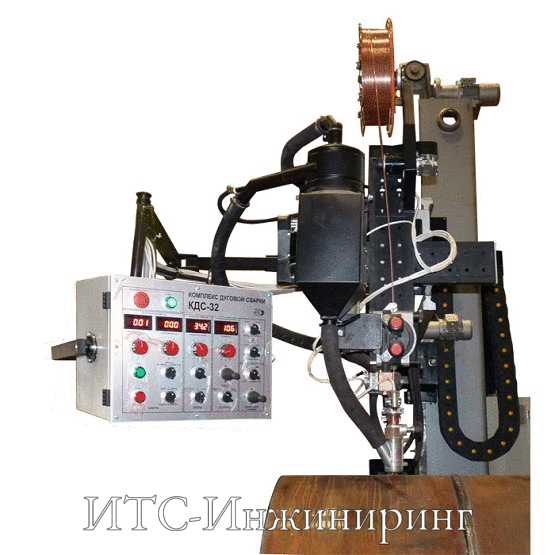

Сварочная головка на базе автомата АДФ-1000 предназначена для использования в качестве подвесной головки на колоннах, сварочных порталах, в том числе для сварки и наплавки кольцевых и поворотных швов внутри обечаек.

Варианты сварочных головок на базе АДФ-1000

Сварочная головка АДФ-1000, Сварочная головка АДФ-1000, для использования в качестве подвесной головки на колоннах, сварочных порталах, в том числе для сварки и наплавки кольцевых и поворотных швов внутри обечаек.
В комплект входят суппорта для ручного позиционирования сварочной головки, устройство поворота сварочной головки, механизм подачи сварочной проволоки, лазерная указка, измерительный шунт, токоподвод.
Работает от блока управления БУ-20 с источником ВДУ-1250.
Крепить головку необходимо через отверстия в суппорте, на четыре точки, с использованием изоляторов.

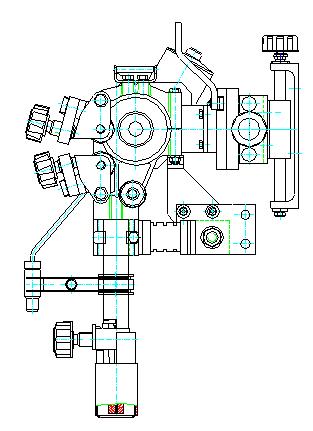

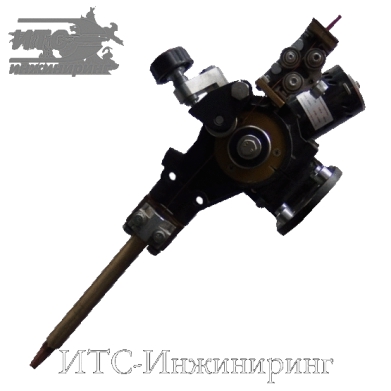

Сварочная головка АДФ-1000 для установки на механизированные кресты, сварочные порталы, колонны.
В комплект головки входит мотор - редуктор, правильно подающее устройство и токоподвод.
Крепится 4 болтами через отверстия в кронштейне.

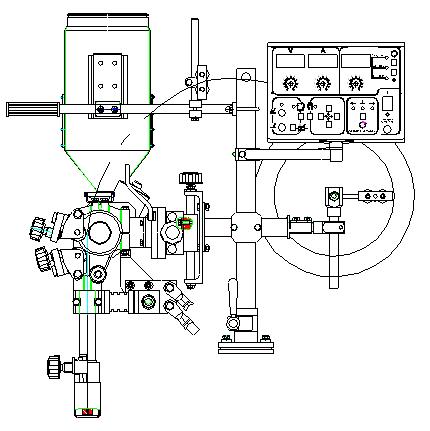

Сварочная головка АДФ-1000 для использования на стационарных опорах, при работе со сварочными манипуляторами, может быть установлена на колонны. Применяется для сварки и наплавки поворотных деталей.
В комплект входят механизм подачи проволоки, ручные суппорта вертикального и горизонтального перемещения, вертикальная колонна, кронштейн крепления кассеты для сварочной проволоки, измерительный шунт, флюсбункер, блок управления БУ-20, направляющие ролики для проволоки.
Устанавливается на площадку, к площадке крепится 4 болтами, через отверстия в основании вертикальной колонны. Головка может поворачиваться относительно оси вертикальной колонны ± 180°.
Сварочная головка АДФ-1000

Блок управления БУ-20

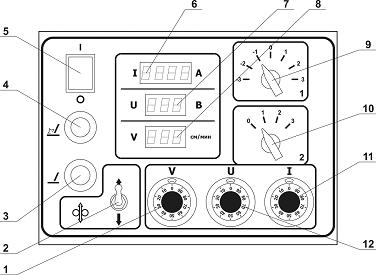

Блок управления предназначен для задания регулируемых режимов цикла сварки, индикации режимов сварки и управления работой автомата в процессе сварки. Расположение органов управления и органов индикации на лицевой панели блока управления приведены на рисунке:

Блок управления БУ-20

  1. Резистор регулировки скорости движения тележки (скорости сварки).
  2. Тумблер перемещения сварочной проволоки вверх/вниз в режиме "Наладка".
  3. Кнопка "Стоп". При нажатии обеспечивает прекращение сварки. Кнопка "Стоп" активна только в режиме "Работа".
  4. Кнопка "Пуск". При нажатии обеспечивает инициализацию цикла сварки. Кнопка "Пуск" активна только в режиме "Работа".
  5. Выключатель напряжения питания автомата.
  6. Индикатор сварочного тока.
  7. Индикатор сварочного напряжения.
  8. Индикатор скорости сварки (единица измерения - см/мин.).
  9. Переключатель режимов сварки ("-2" - сварка вправо, поджиг в движении; "-1" - сварка вправо, поджиг с места; "0" - сварка на месте"; "1" - сварка влево, поджиг с места; "2" - сварка вправо, поджиг в движении) и настроечных перемещений тележки ("-3" - перемещение вправо и "3" - перемещение влево).
  10. Переключатель режимов сварки ("1" - стабилизация по напряжению; "2" - стабилизация по току) и режимов "Наладка/предустановка" ("0" - режим "Наладка" для настроечных перемещений тележки и сварочной проволоки; "3" - режим "Предварительная установка" для предустановок сварочного режима - тока, напряжения и скорости сварки).
  11. Резистор регулировки скорости подачи проволоки (ток сварки).
  12. Резистор регулировки сварочного напряжения выпрямителя.

Блок управления обеспечивает:

  • плавную регулировку скорости подачи электродной проволоки - сварочного тока;
  • плавную регулировку скорости перемещения каретки (тележки) - скорости сварки;>
  • стабилизацию скорости сварки и скорости подачи проволоки;
  • цифровая индикация величины сварочного тока и напряжения, скорости сварки;
  • предварительную установку сварочного режима (сварочного напряжения, скорости сварки, скорости подачи проволоки);
  • возможность сварки по направлениям "вперед" и "назад";
  • работа автомата в режиме "Наладка" и "Сварка";
  • наличие нескольких стартовых режимов в начале сварки: сварка вправо (сварка влево), поджиг в движении; сварка вправо (сварка влево), поджиг с места; сварка на месте;
  • обеспечивает стабилизацию режима сварки по напряжению, стабилизацию режима сварки по току;

Токоподводы

  • "цельный" токоподвод диаметром 20 мм (для проволоки диаметром от 2 до 4 мм) длиной 180 мм без наконечника;
  • "составной" токоподвод диаметром 20 мм, токоподвод (L=180мм) в сборе с удлинителем (L= 50мм; 100мм; 150 мм; 200мм) без наконечника;
  • "цельный" токоподвод диаметром 35 мм;
  • (для проволоки диаметром от 2 до 5 мм) длиной 220 мм без наконечника;
  • "цельный" токоподвод диаметром 35 мм;
  • (для проволоки диаметром от 2 до 5 мм) длиной 270 мм без наконечника;
  • "составной" токоподвод диаметром 35мм, токоподвод(L=220мм) в сборе с удлинителем (L= 50мм; 100мм; 150 мм; 200мм);
  • "составной" токоподвод диаметром 35мм, токоподвод (L=270мм) в сборе с удлинителем (L= 50мм; 100мм; 150 мм; 200мм);>

Напряжение питания блока управления, В  42, переменный
Номинальный сварочный ток (при ПВ=100%), А определяется источником
Пределы регулирования сварочного тока, А определяется источником
Диаметр сплошной сварочной проволоки, мм 2-4 или 4-5
Скорость подачи проволоки, м/ч 24-360 или 18-216
Напряжение питания электропривода, В 42, постоянный
Тормозной момент, Нм 1,5
Вращение сварочной головки поперек продольной оси +-45 град.
Вращение сварочной головки вдоль продольной оси +-45 град.
Максимальная масса катушки с проволокой, кг определяется размотчиком
Масса, кг 22
