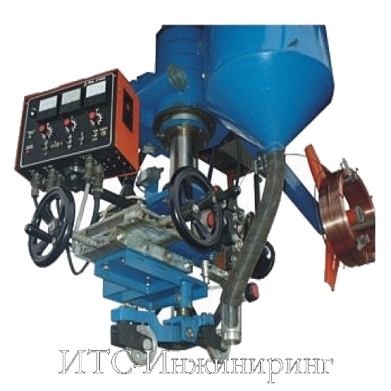

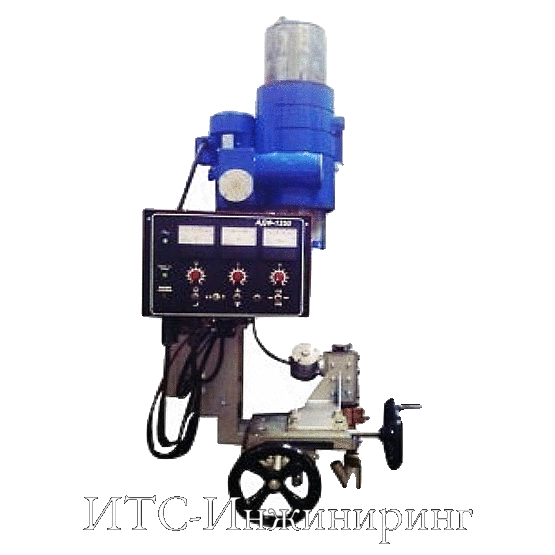

Головка сварочная ГДФ-1251 с.1 для сварки поворотных кольцевых швов под слоем флюса

Назначение

Головка сварочная ГДФ-1251 серии 1 предназначена для автоматической дуговой сварки поворотных стыков труб диаметром 529…1420 мм из малоуглеродистых и низколегированных сталей. Сварка осуществляется на постоянном токе под флюсом стальной электродной проволокой. Головка для дуговой сварки входит в состав оборудования полевой автосварочной установки ПАУ-1001 или аналогичных установок.

Состав изделия и комплект поставки

Сварочная головка ГДФ-1251 состоит из подвесной сварочной головки, источника питания сварочной дуги – универсального выпрямителя ВДУ-1250, кабеля управления, силовых проводов и комплекта запасных, сменных и монтажных частей и принадлежностей.

Устройство и принцип работы

Головка обеспечивает подачу токоведущей электродной проволоки и флюса в зону сварки, а также перемещение сварочной дуги вдоль шва. Процесс включения источника питания, подачи электродной проволоки и вращения свариваемого изделия обеспечивается блоком управления, расположенным в пульте управле-ния головкой, после запуска сварочного цикла автоматически. Электродная проволока с помощью электродвигательного привода механизма подачи поступает из кассетного устройства в зону сварки по горелке-токоподводу. Через флюсоподвод из бака головки подаётся защитный флюс. Регулирование сварочного тока, напряжения на дуге и скорости вращения свариваемого изделия – плавное. Управление головкой осуществляется с лицевой панели пульта управления.
