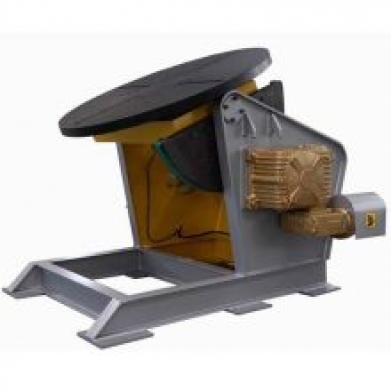

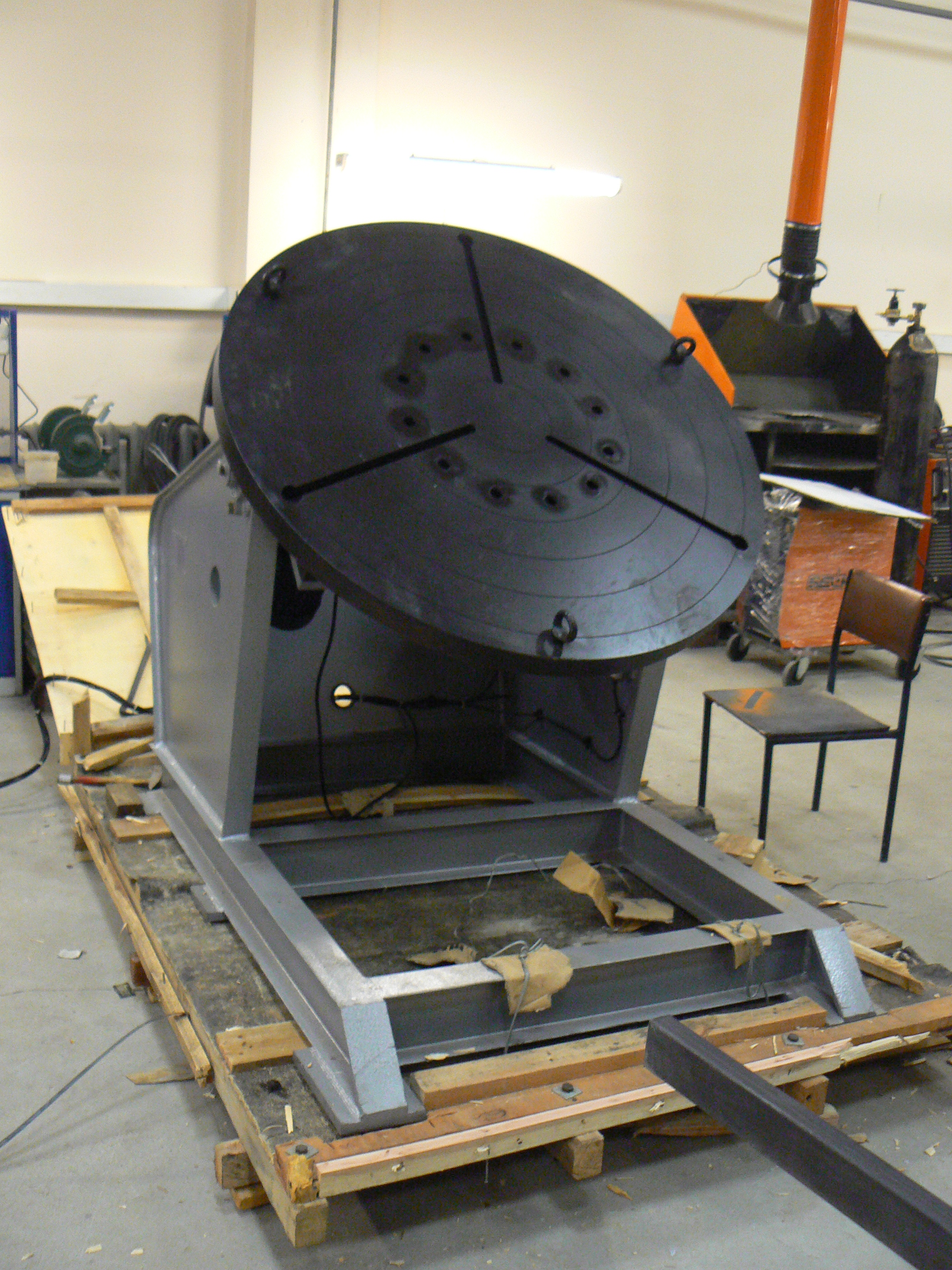

Сварочные позиционеры средней и большой грузоподъемности МС
Связаться с нами:
+7 (495) 660-62-72
office@ets-engineering.ru
Параметры:
- Производитель: АО НПФ "ИТС" (Все товары АО НПФ "ИТС")
- Грузоподъемность, тн: 0,5-100
- Диаметр планшайбы, мм: 800 - 1800
- Максимальный угол наклона планшайбы, град: 120
- Масса стандартного комплекта, кг: 550 - 7500
Манипуляторы сварочные модели МС различной грузоподъёмности предназначены для наклона и вращения изделий в положении, удобном для сварки (резки) со сварочной скоростью при автоматической, полуавтоматической и ручной электродуговой сварке. С помощью манипулятора можно производить автоматическую сварку стыковых и угловых кольцевых швов, ручную и полуавтоматическую сварку прямолинейных и кольцевых швов и другие работы, требующие поворота или кантовки изделий.
● Скорость вращения регулируется плавно в широком диапазоне.
● Опорная конструкция манипулятора устойчива и не требует дополнительного крепления.
● Манипулятор комплектуется пультом д/у. Специальные интерфейсы расположены в электрическом шкафу и согласуют работу манипулятора со сварочным процессом и другим оборудованием.
Наименование параметра |
MC-5 |
MC-10 |
MC-20 |
MC-30 |
MC-40 |
MC-50 |
MC-80 |
MC-100 |
Грузоподъёмность, кг |
500 |
1000 |
2000 |
3000 |
4000 |
5000 |
8000 |
10000 |
Смещение центра тяжести изделия, мм, не более |
250 |
300 |
300 |
300 |
300 |
400 |
400 |
400 |
Эксцентриситет, мм |
250 |
300 |
300 |
300 |
300 |
250 |
250 |
250 |
Скорость вращения планшайбы, об/мин |
0,09-0,9 |
0,08-0,8 |
0,08-0,8 |
0,07-0,7 |
0,05-0,5 |
0,05-0,5 |
0,05-0,5 |
0,05-0,5 |
Скорость наклона планшайбы, об/мин |
0,37 |
0,45 |
0,33 |
0,39 |
0,33 |
0,33 |
0,23 |
0,23 |
Максимальный угол наклона планшайбы, град |
120 |
120 |
120 |
120 |
120 |
120 |
120 |
120 |
Диаметр планшайбы, мм |
800 |
1200 |
1200 |
1400 |
1400 |
1600 |
1600 |
1800 |
Напряжение питания, В |
3 x 380 |
3 x 380 |
3 x 380 |
3 x 380 |
3 x 380 |
3 x 380 |
3 x 380 |
3 x 380 |
Потребляемая мощность, кВт |
4 |
4 |
4 |
4 |
4 |
6 |
8 |
8 |
Габаритные размеры, мм, не более | ||||||||
Длина |
1000 |
1500 |
1700 |
1890 |
2100 |
2100 |
2550 |
3000 |
Ширина |
910 |
1300 |
1385 |
1580 |
1620 |
1620 |
2000 |
1930 |
Высота |
780 |
1098 |
1095 |
1445 |
1653 |
1653 |
1600 |
1850 |
Масса, кг, не более |
550 |
1450 |
1500 |
2500 |
3500 |
3900 |
6500 |
7500 |
